产品详情

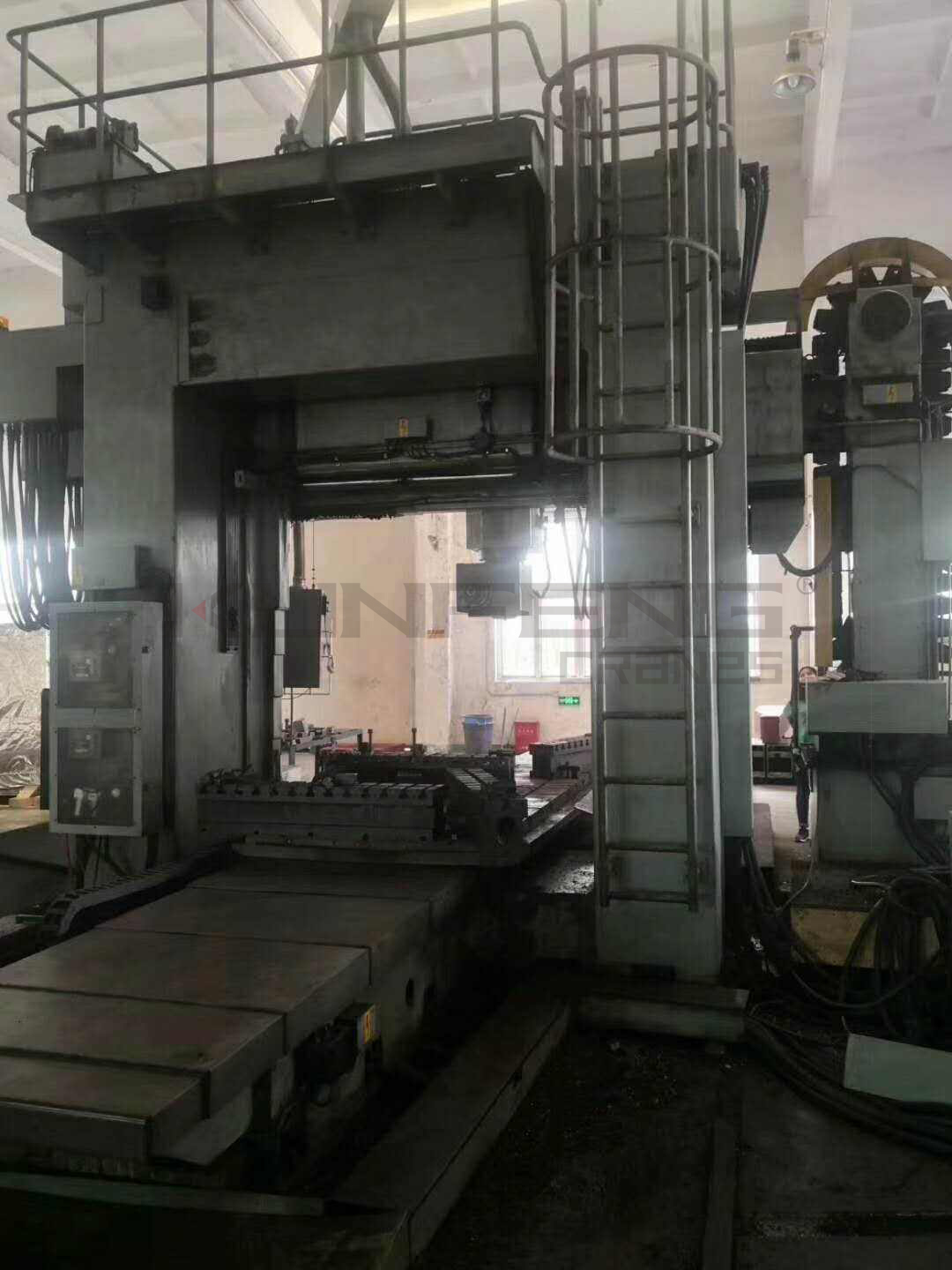

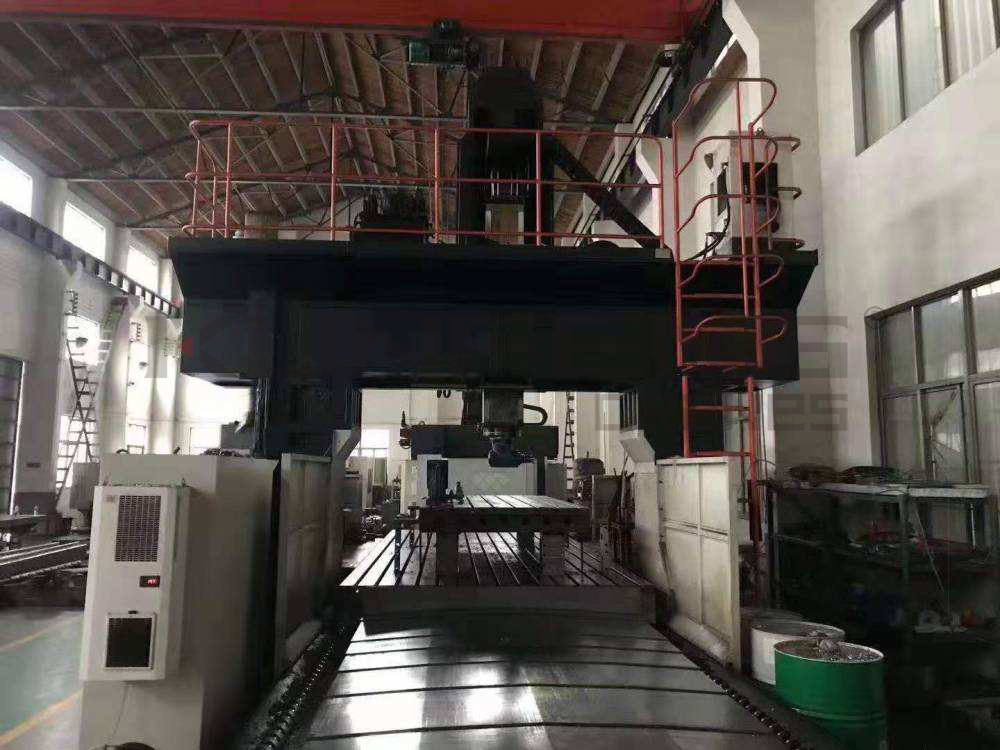

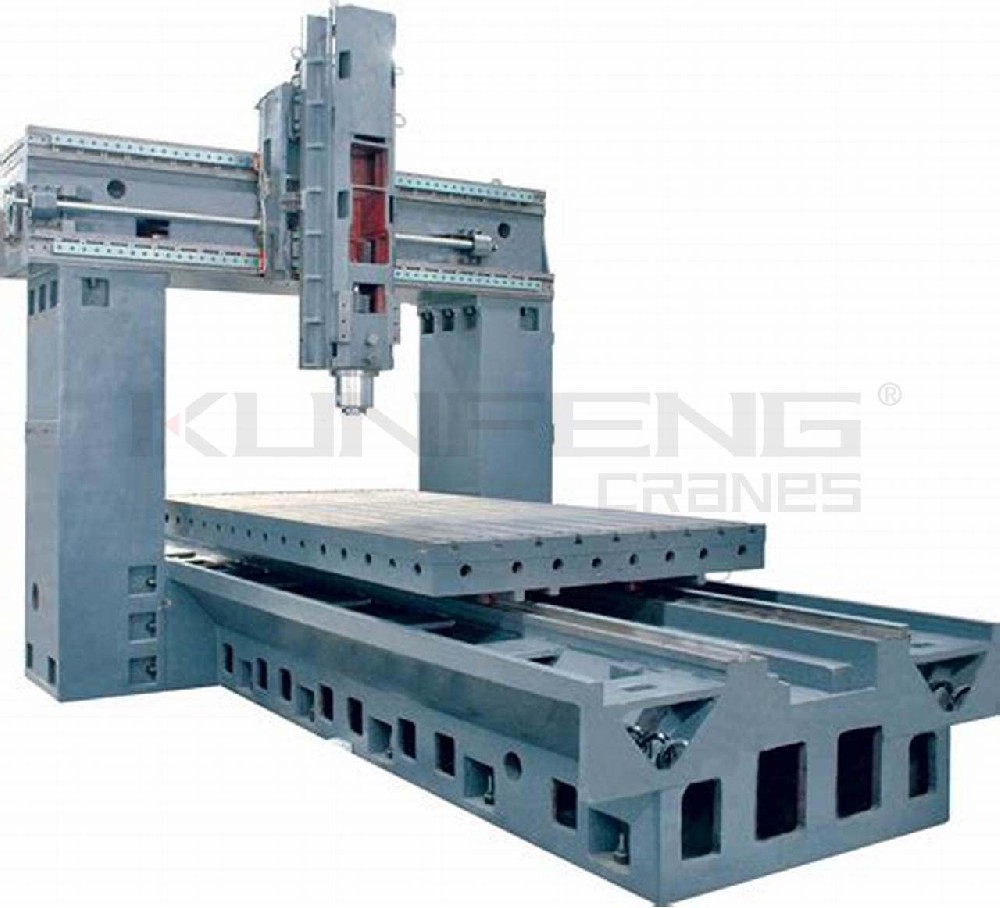

14米大型数控龙门铣床主要结构特点：

1．X轴：工作台沿固定床身导轨纵向往复运动。

X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。

导轨形式：台湾上银2条55型滚柱直线导轨，每条安装8个滑块。

2．Y轴：铣头溜板沿横梁导轨往复运动。

Y轴传动：采用交流伺服电机传动滚珠丝杠传动。

导轨形式：台湾上银55型直线导轨2条，采用阶梯型一平一侧结构，滑块单条3个。

3．Z轴：铣头滑枕沿溜板导轨垂直往复进给运动。

Z轴传动：采用交流伺服电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重。

导轨形式：贴塑滑动复合导轨。

4. 铣头：主铣头转速6000转，电机扭矩140*4NM，T型滑枕结构。

5. 大件：

机床大件包括床身、工作台、立柱、、横梁、铣头溜板、铣头滑枕、铣头。

机床大件均采用树脂砂造型、高强度铸铁件。大件毛坯经热时效处理粗加工二次回火，以内应力；粗加工后进行充分的时效处理，以加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度保持性。
